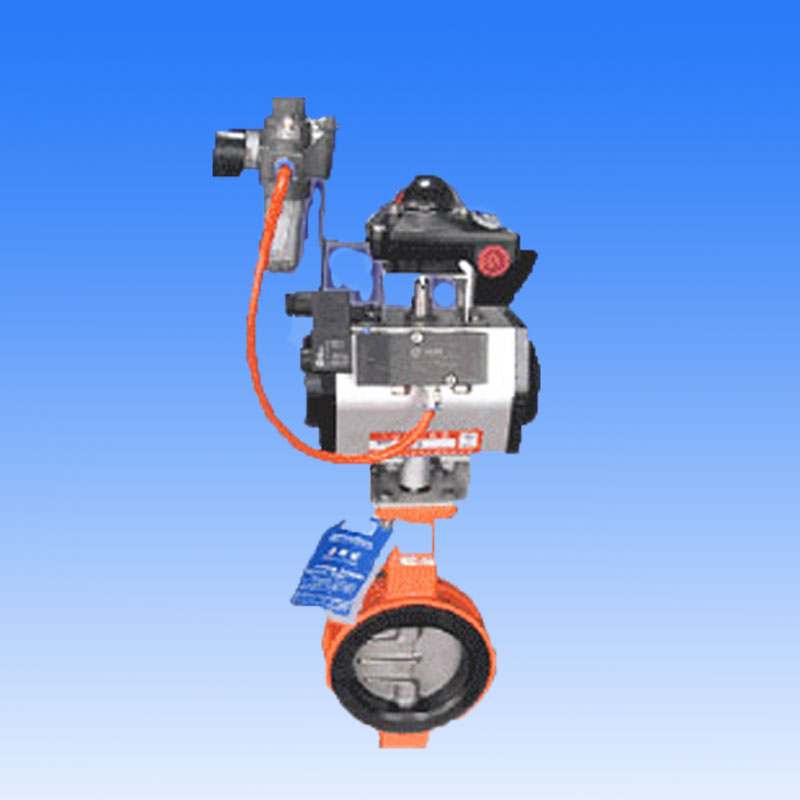

產品名稱：氣動軟密封蝶閥

產品型號：ALD671XP-10/16C

規 格：DN25--DN800

產品類別：氣動閥門

產品名稱：氣動軟密封蝶閥

產品特點

1、本閥中線結構，具有密封性能可靠。

2、密封材料選用三元乙丙(EPDM)和丁腈耐油橡膠配對，使用壽命長。

3、蝶板采用獨特的流線型結構，強度高，過流面積大，流阻小。

4、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

5、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

6、本閥結構獨特，操作靈活，省力，方便。

一、主要技術參數

公稱通經DN(mm) 25～800 25～800

公稱壓力PN(MPa) 0.6 1.0 1.6

密封試驗(MPa) 0.66 1.1 1.76

強度試驗(MPa) 0.9 1.5 2.4

適用溫度 丁腈橡膠：-40℃～90℃ 三元乙丙橡膠：-20℃～150℃

適用介質 水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率 符合GB/T13927-92標準

驅動方式 蝸輪傳動、電動、氣動、液動

二、主要零部件材料

閥體 WCB、QT450-10、HT200、HT250

蝶板 WCB、QT450-10,304,316,1.4529

閥軸 2Cr13

密封圈 丁腈耐油橡膠

填料 O型圈
